1.Bồn chứa LNG

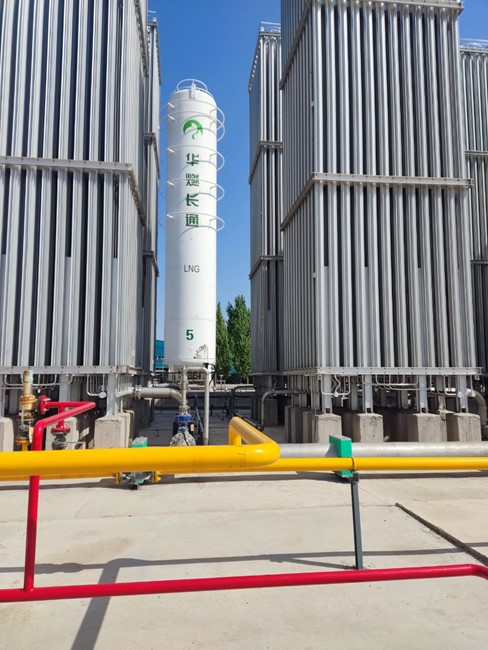

Sử dụng để lưu trữ khí thiên nhiên lỏng, các cấu trúc thường được sử dụng là dọc và ngang. Bể chứa LNG bao gồm bể chứa bên trong, giá đỡ thùng chứa bên ngoài, đường ống và phụ kiện. Bên trong được làm bằng thép không gỉ S30408 (06cr19ni10), chọn thép Q345R, các thùng chứa bên ngoài chứa đầy cát ngọc trai, vật liệu cách nhiệt và được sơ tán.

Hình ảnh

2.Máy hóa hơi nhiệt độ không khí

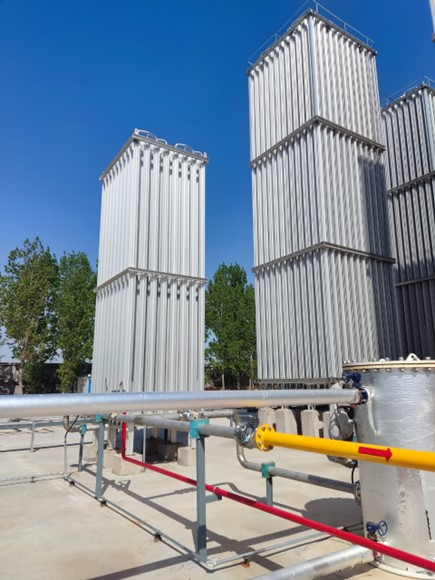

Được sử dụng để chuyển đổi không khí tự nhiên lỏng thành khí tự nhiên dạng khí. Vật liệu thiết bị là hợp kim nhôm. Các máy hóa hơi nhiệt độ không khí thường được sử dụng bao gồm: Máy hóa hơi chính LNG, bộ tăng áp bể chứa, bộ tăng áp dỡ tải, bộ gia nhiệt BOG và bộ gia nhiệt EAG.

Hình ảnh

3. Đường ống dẫn

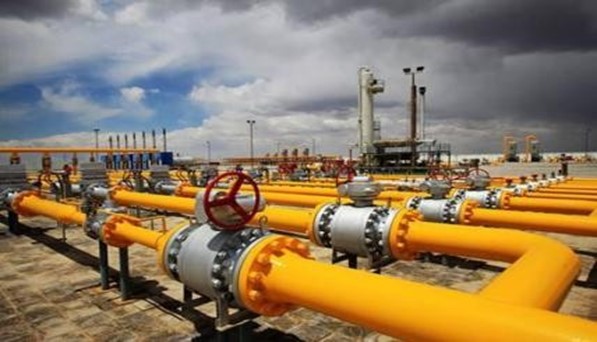

Các trạm khí hóa LNG chủ yếu sử dụng thép không gỉ S30408 và ống thép không gỉ Q345R được sử dụng để vận chuyển khí tự nhiên dạng lỏng. Để đảm bảo chất lỏng đường ống ở nhiệt độ thấp, các đường ống cần được cách nhiệt và làm bằng polyurethane. Ống thép Q345R được sử dụng để vận chuyển khí quyển. Đường ống cần loại bỏ gỉ sét và chống ăn mòn.

Hình ảnh

4.Van đóng khẩn cấp

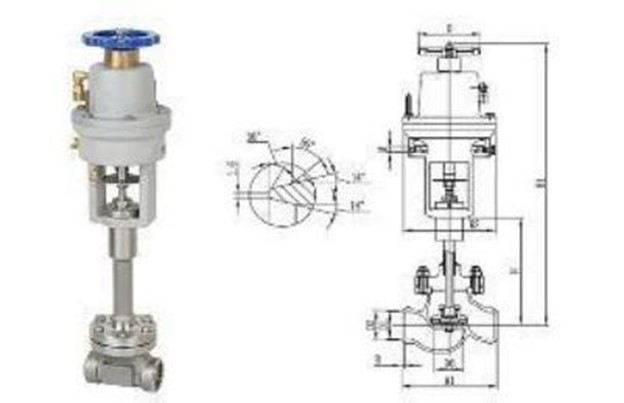

Van đóng khẩn cấp hay còn được gọi là van đóng an toàn, dùng để chỉ loại van có thể nhanh chóng đóng hoặc mở trong trường hợp khẩn cấp, nhằm tránh xảy ra tai nạn.

Nguyên tắc hoạt đông:

1, Van ở trạng thái mở bình thường trong công việc hàng ngày, cuộn dây van điện ở trạng thái ngắt và không tiêu thụ điện.

2, Khi xảy ra tai nạn, cuộn dây van ngay lập tức được cấp điện, kích hoạt đóng nhanh và chuyển sang trạng thái tự khóa. Lúc này, dù đã ngắt điện, van vẫn ở trạng thái tự khóa và không tự mở ra.

Hình ảnh

5.  Quy trình kiểm soát áp suất bể

Nó được sử dụng để đổi khí tự nhiên lỏng thành khí tự nhiên dạng khí và thiết bị được làm bằng hợp kim nhôm. Bộ khí hóa nhiệt độ không khí được sử dụng phổ biến có bộ khí hóa chính LNG, bộ tăng áp bể chứa, bộ siêu nạp không tải, bộ sưởi BOG, bộ sưởi EAG.

+ Van an toàn

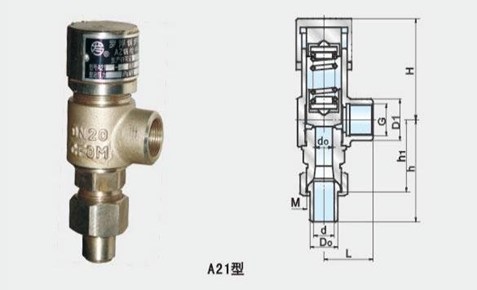

Van an toàn là một loại van đặc biệt có tác dụng ngăn áp suất của môi trường trong đường ống hoặc thiết bị vượt quá giá trị quy định bằng cách xả ra ngoài hệ thống khi áp suất môi trường trong thiết bị hoặc đường ống tăng lên trên giá trị quy định.

Hình ảnh

+ Bộ điều chỉnh

Bộ điều chỉnh áp suất khí thường được gọi là van giảm áp, là thiết bị tự động thay đổi lưu lượng khí qua van điều chỉnh để giữ cho khí thoát ra ở áp suất quy định.

Thường có 2 loại hành động trực tiếp và gián tiếp. Bộ điều chỉnh tác động trực tiếp phù hợp với người dùng có lượng tiêu thụ khí nhọ, trong khi bộ điều chỉnh tác động gián tiếp phù hợp với người dùng có mức tiêu thụ khí lớn và có độ chính xác điều chỉnh áp suất. Trạm khí hóa LNG sử dụng bộ điều chỉnh điện áp tác động gián tiếp.

+ Lưu lượng kế

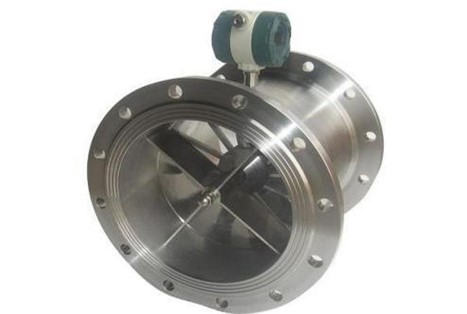

Dụng cụ cho biết tốc độ dòng chảy được đo hoặc tổng thể tích chất lỏng trong khoảng thời gian đã chọn. Nói một cách đơn giản, nó là một công cụ dùng để đo lưu lượng chất lỏng trong đường ống. Lưu lượng kế khí trong các trạm khí hóa LNG chủ yếu sử dụng lưu lượng kế tuabin, lưu lượng kế xoáy và lưu lượng kế siêu âm.

Hình ảnh

+ Thiết bị cách nhiệt

Dùng để tạo mùi khí, sử dụng máy đo pit tông màng điều khiển điện tử.

Máy bơm điều khiển sự nhỏ giọt của chất tạo mùi tetrahydroplug được kiểm soát bằng bơm ở mức 20mg/m3.
